Annexe F
Liste de contrôle – Vérification des dessins à l’interne : Architecture

Imprimer cette page

Notes : Consulter la procédure de vérification recommandée du chapitre 3.8 – Gestion des risques et responsabilité professionnelle et s’y conformer rigoureusement. La présente liste de contrôle est établie dans un objectif d’assurance qualité. La vérification des dessins est un processus évolutif qui peut être adapté au type et à l’envergure du projet. Elle doit commencer dès le début de la préparation des dessins et se poursuivre tout au long de leur élaboration. Adapter le processus de révision pour l’adapter au type ou à la taille du projet.

Voir aussi les annexes J, K, L et M : Liste de contrôle – Éléments liés à la sécurité des personnes à inclure aux dessins, portant sur des questions liées à la réglementation du bâtiment qui, pour la plupart, ne sont pas répétées dans la présente annexe. Il est important de tenir compte des exigences des questions de sécurité des personnes dès l’étape de la conception du projet et de s’assurer de leur respect dès le début du processus de vérification.

La structure de la présente liste de contrôle est établie selon les titres des dessins sur lesquels l’information à vérifier devrait normalement être incluse.

Cette liste de contrôle se limite aux renseignements qui apparaissent sur les dessins. Elle procède à certains renvois au devis, s’il y a lieu. Les points qui relèvent de la responsabilité principale des ingénieurs-conseils sont notés sous le titre du dessin pertinent, dans le but de rappeler à l’architecte de les réviser et de s’assurer qu’il n’y a pas de contradiction entre ses dessins et ceux des ingénieurs.

Les commentaires, précisions ou recommandations sont en italique. La barre oblique (/) signifie et ou ou.

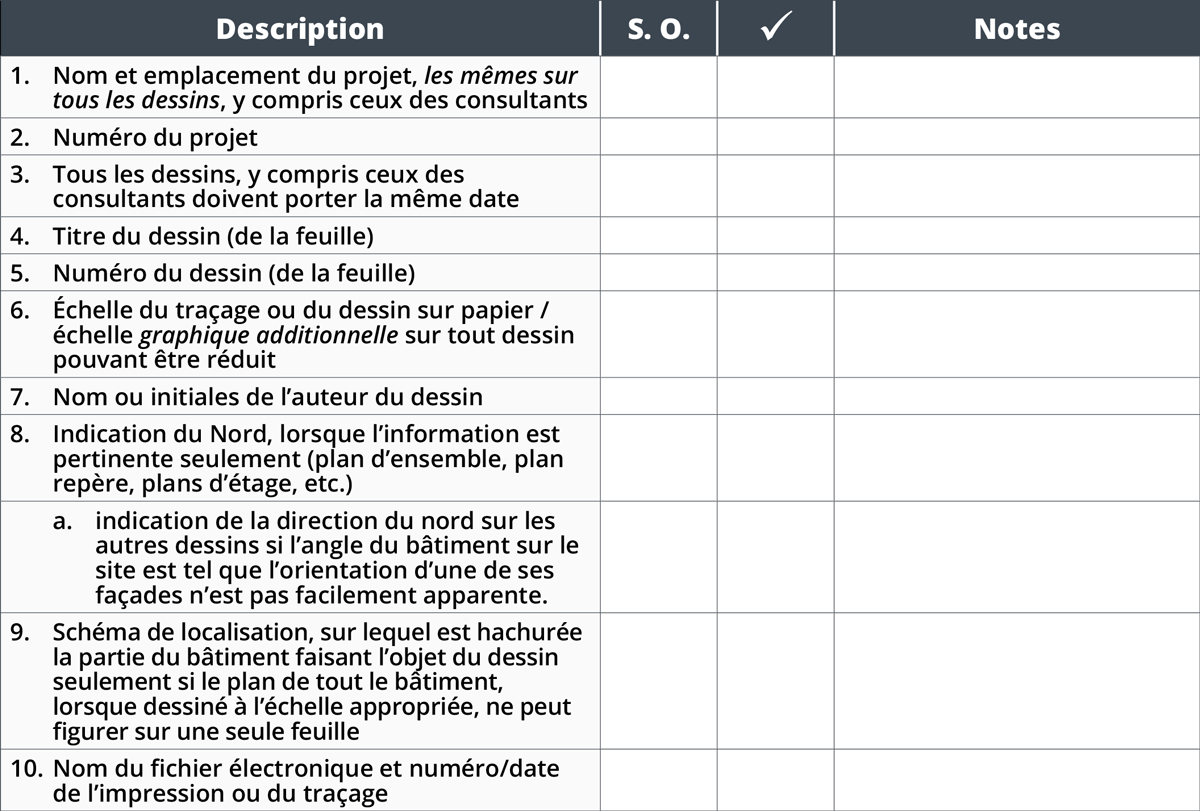

Cartouche

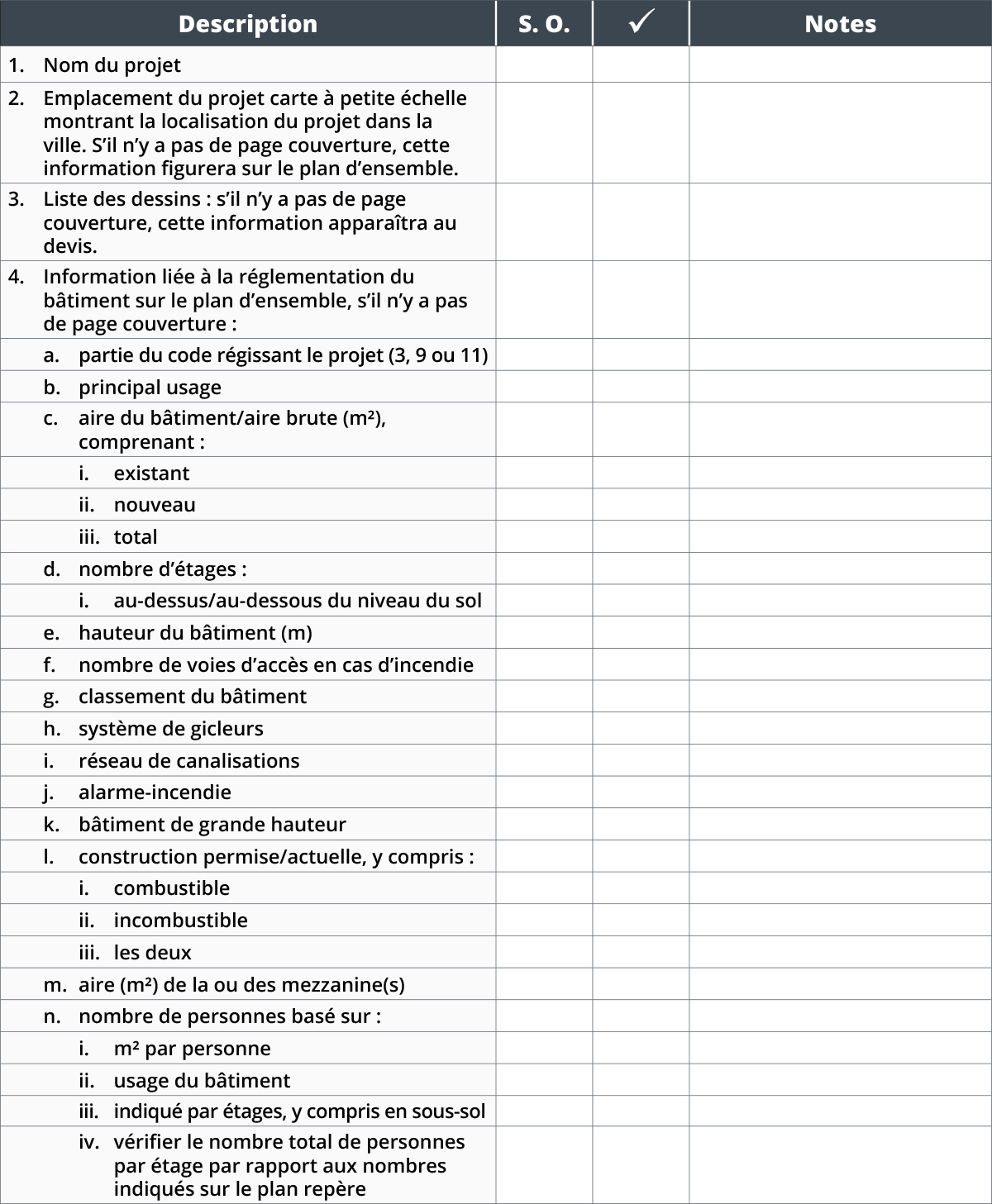

Page couverture (facultatif)

Cliquez pour le PDF complet

Plan d’ensemble

Note : S’il n’y a pas de page couverture, les informations sur le code du bâtiment qui apparaissent dans le tableau ci-dessus doivent apparaître sur le plan d’ensemble.

Note : Préciser les données tirées du plan d’arpentage/autres données fournies par le client, y compris le nom de l’arpenteur et le titre/le numéro/ la date du dessin.

Note : Préciser la ou les sources des autres renseignements. Vérifier toute information existante et respecter l’orientation des plans d’étage.

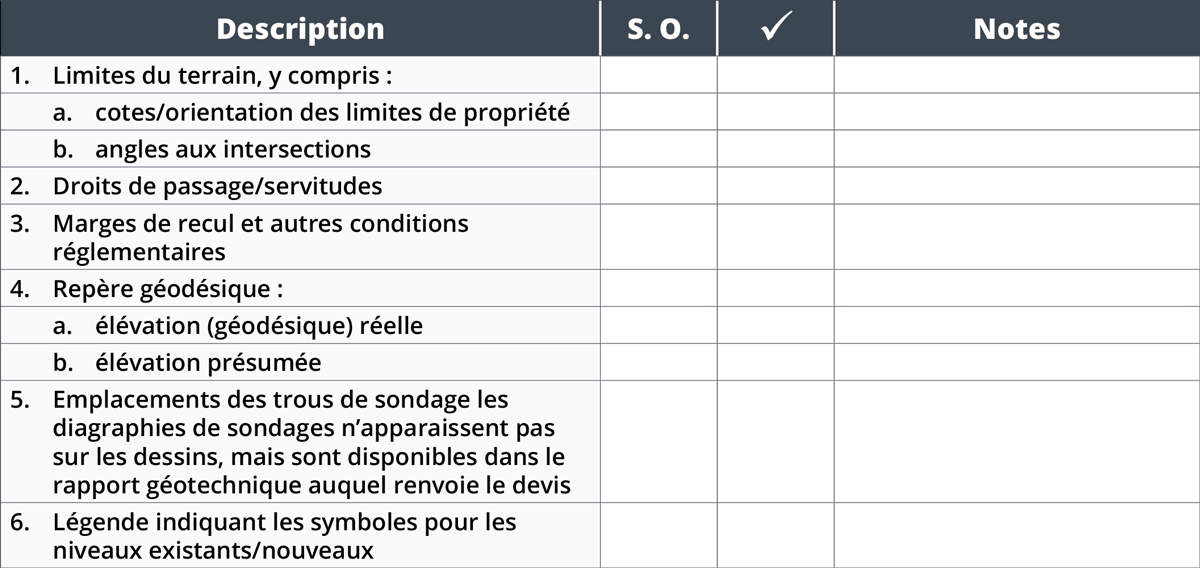

Plan d’ensemble : Conditions existantes

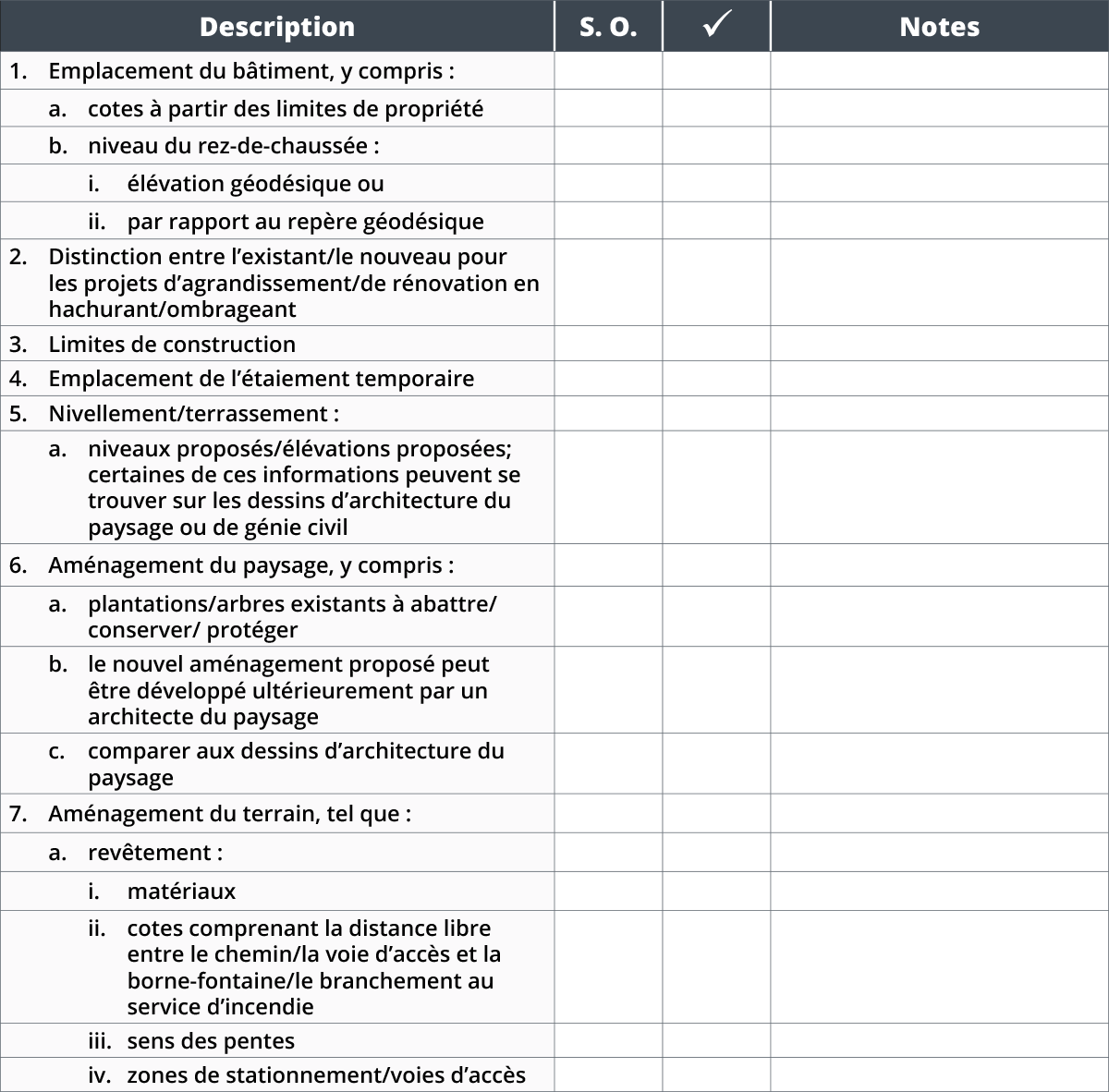

Plan d’ensemble : Nouvelle construction

Cliquez pour le PDF complet

Plan(s) repère(s)

Note : Les renseignements ci-dessous doivent apparaître sur les plans des étages s’il n’y a aucun plan repère.

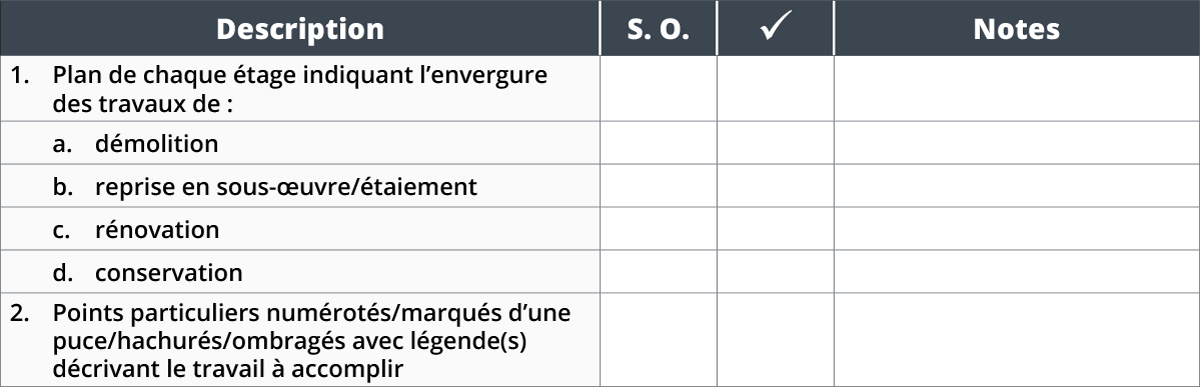

Plans de démolition : Pour les projets de rénovation

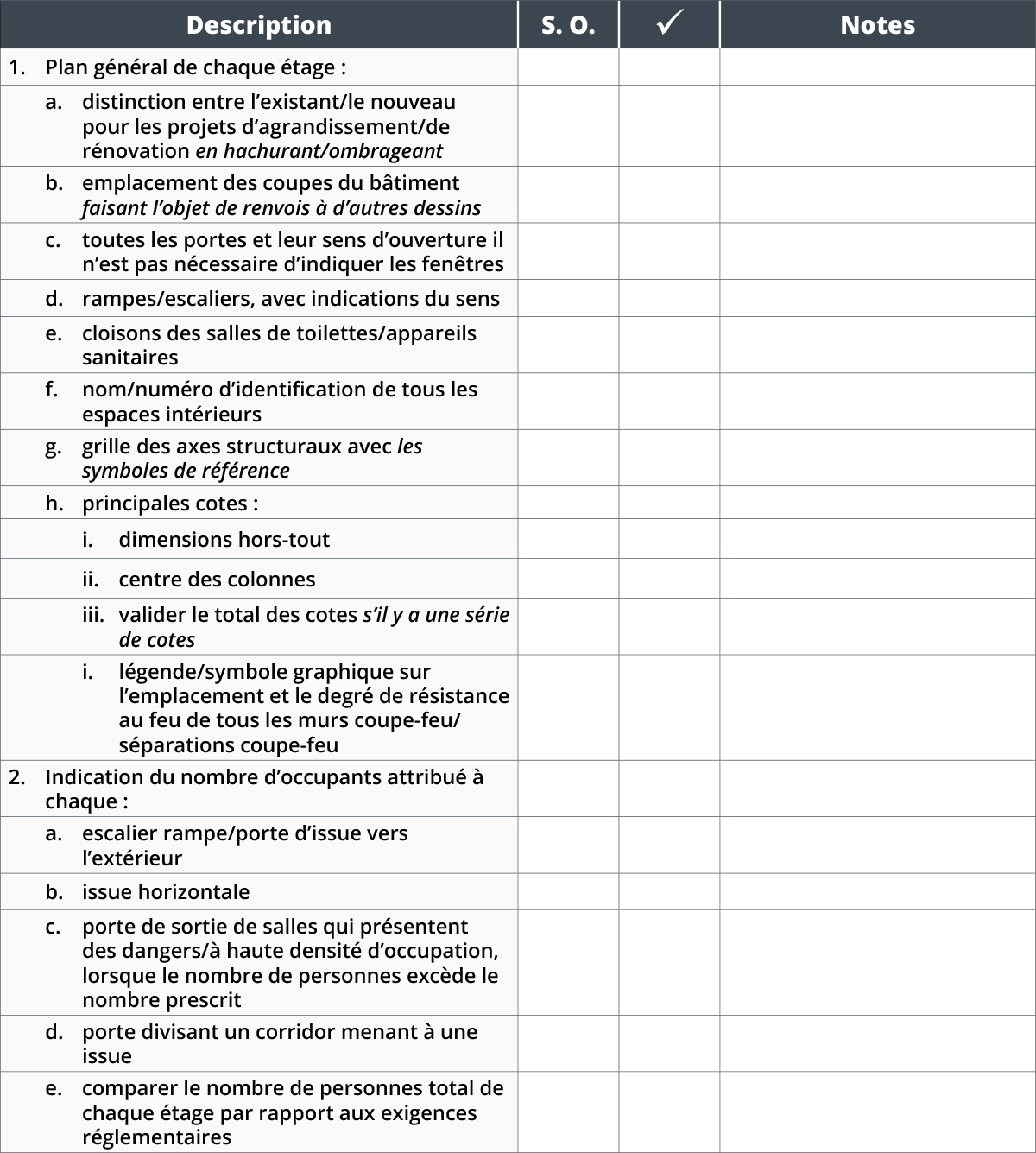

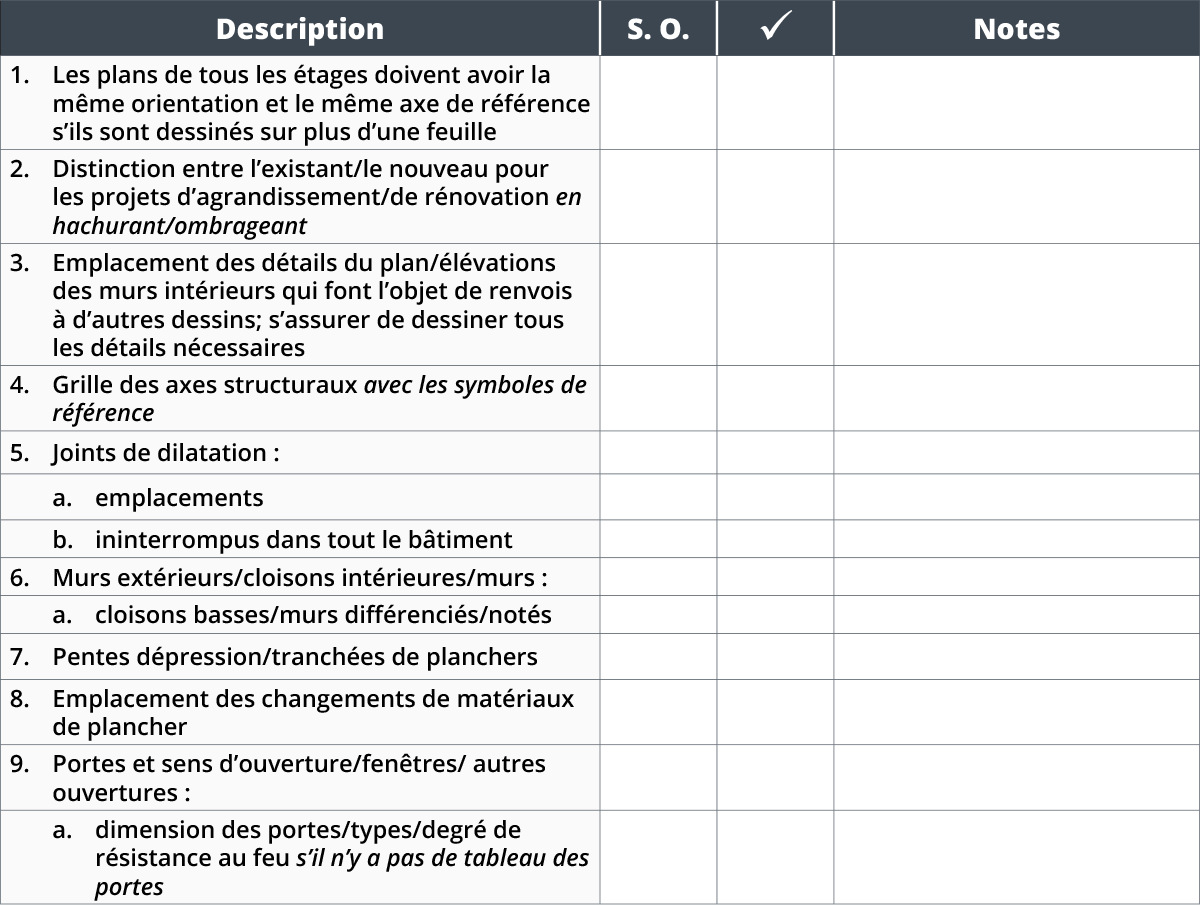

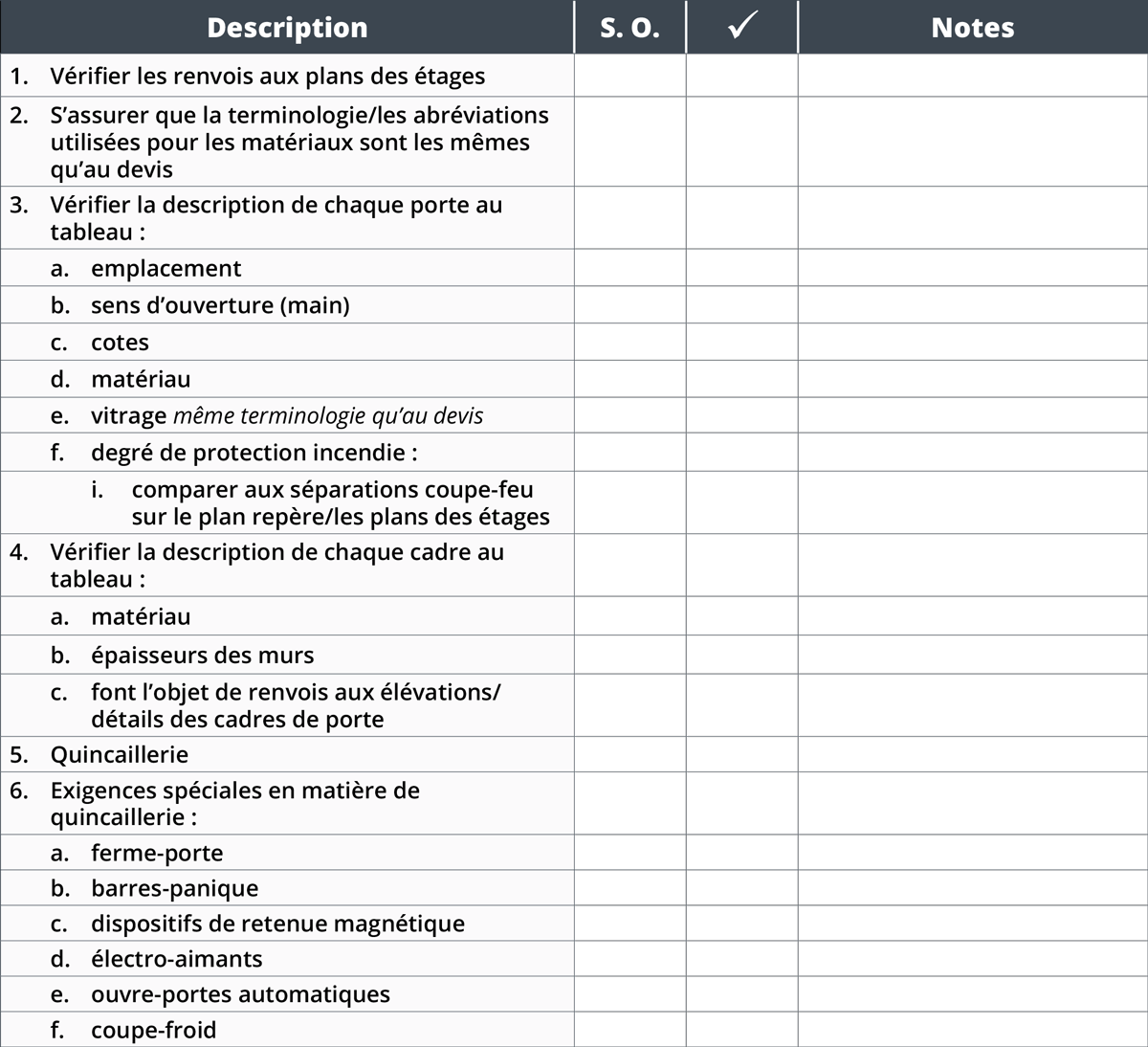

Plans des étages

Note : S’il n’y a pas de plan repère, tous les éléments notés sous la rubrique Plans repères doivent apparaître sur les plans des étages.

Cliquez pour le PDF complet

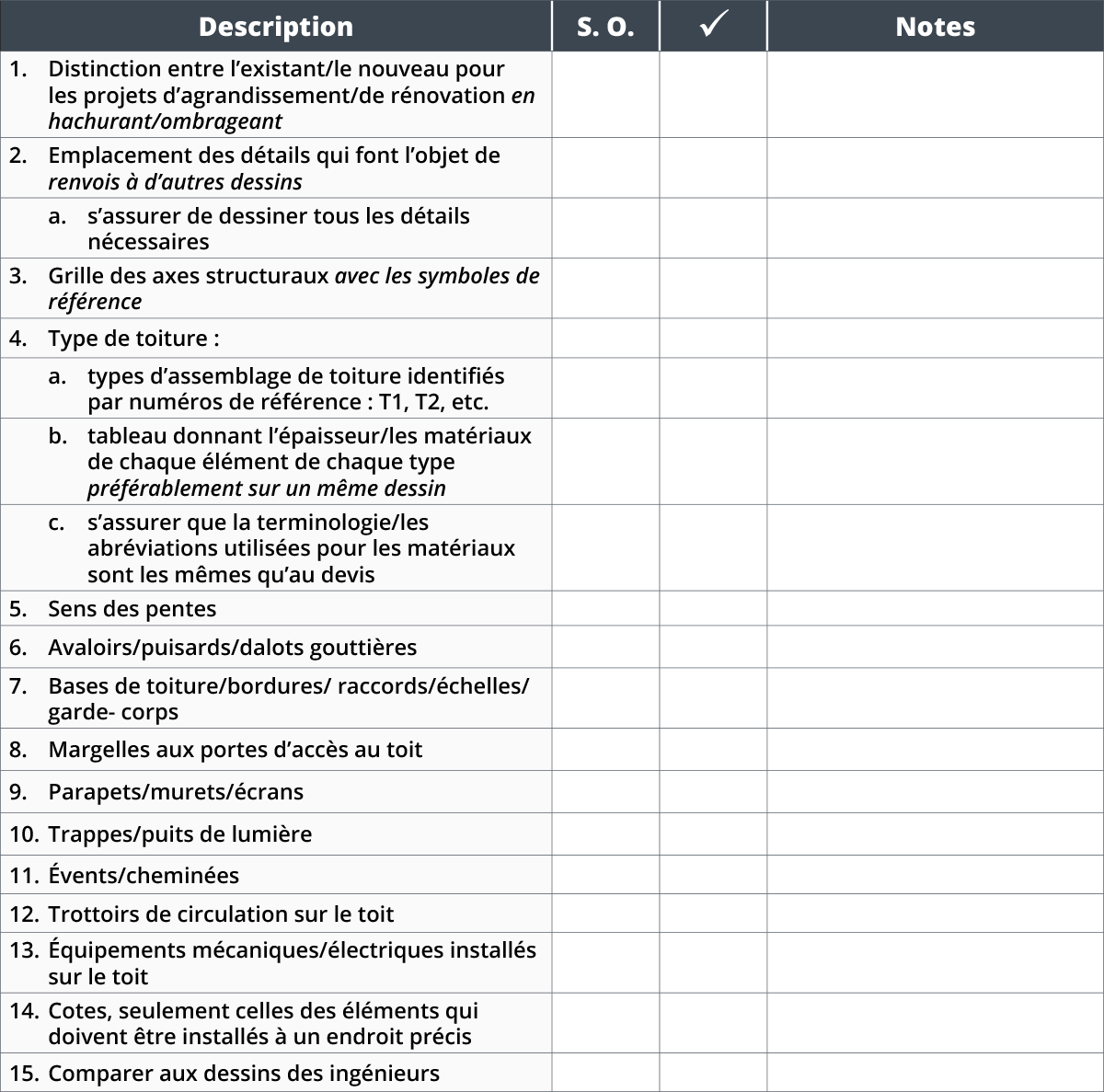

Plan du toit

Note : Même orientation que les plans des étages et même axe de référence si le plan du toit est divisé en segments qui apparaissent sur des feuilles de dessin distinctes.

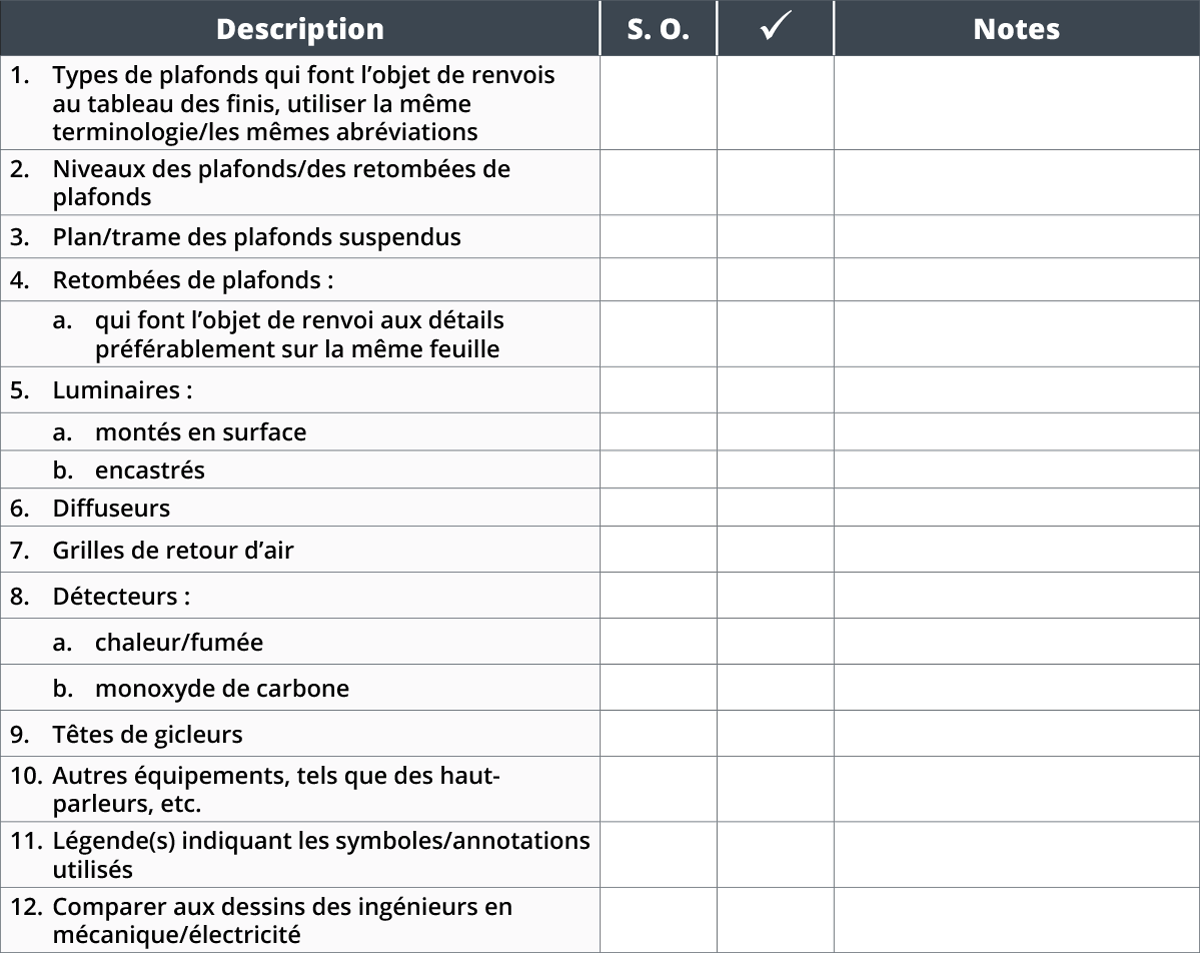

Plans des plafonds réfléchis

Note : Même orientation et même axe de référence que les plans des étages, lorsque les plans des plafonds réfléchis sont divisés en segments qui apparaissent sur des feuilles de dessin distinctes.

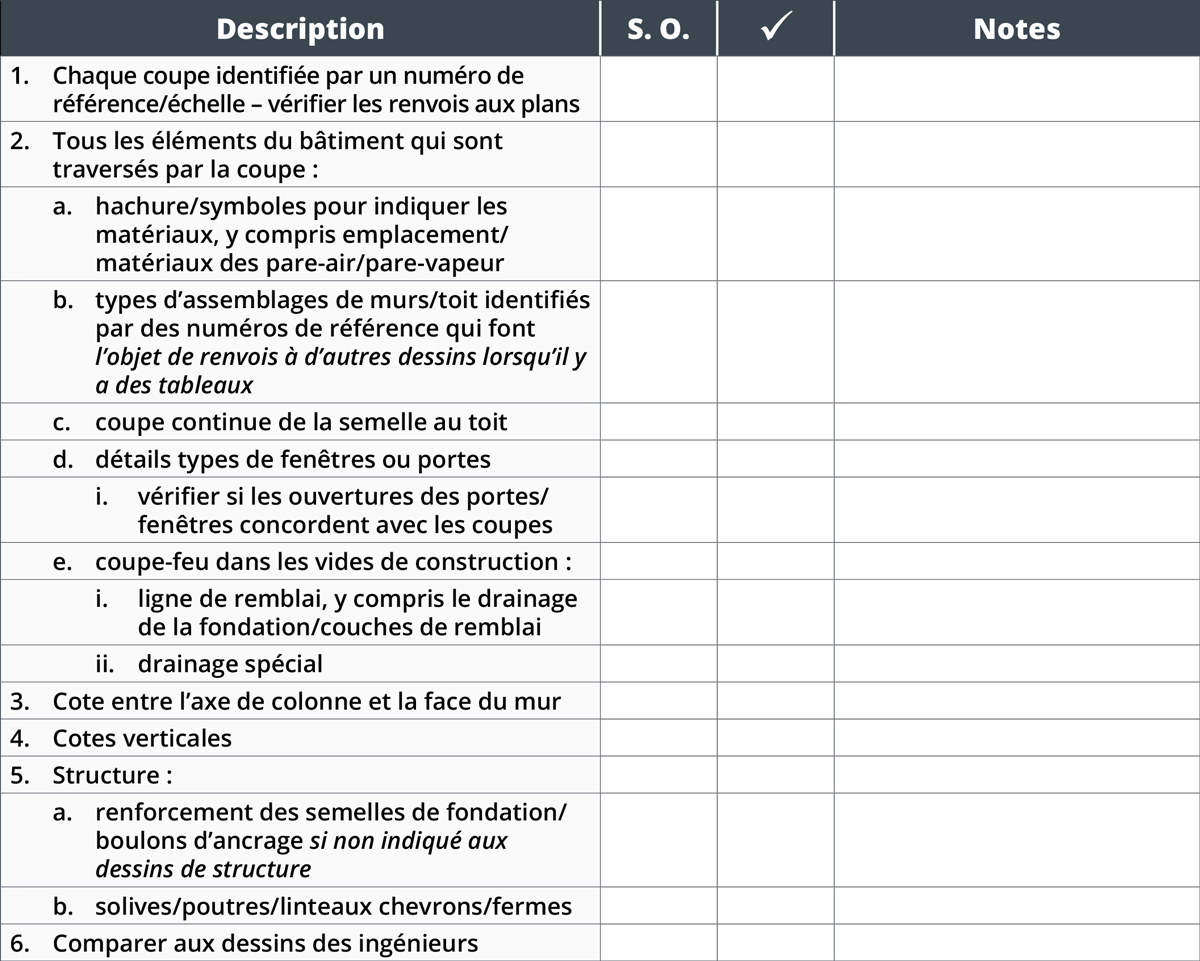

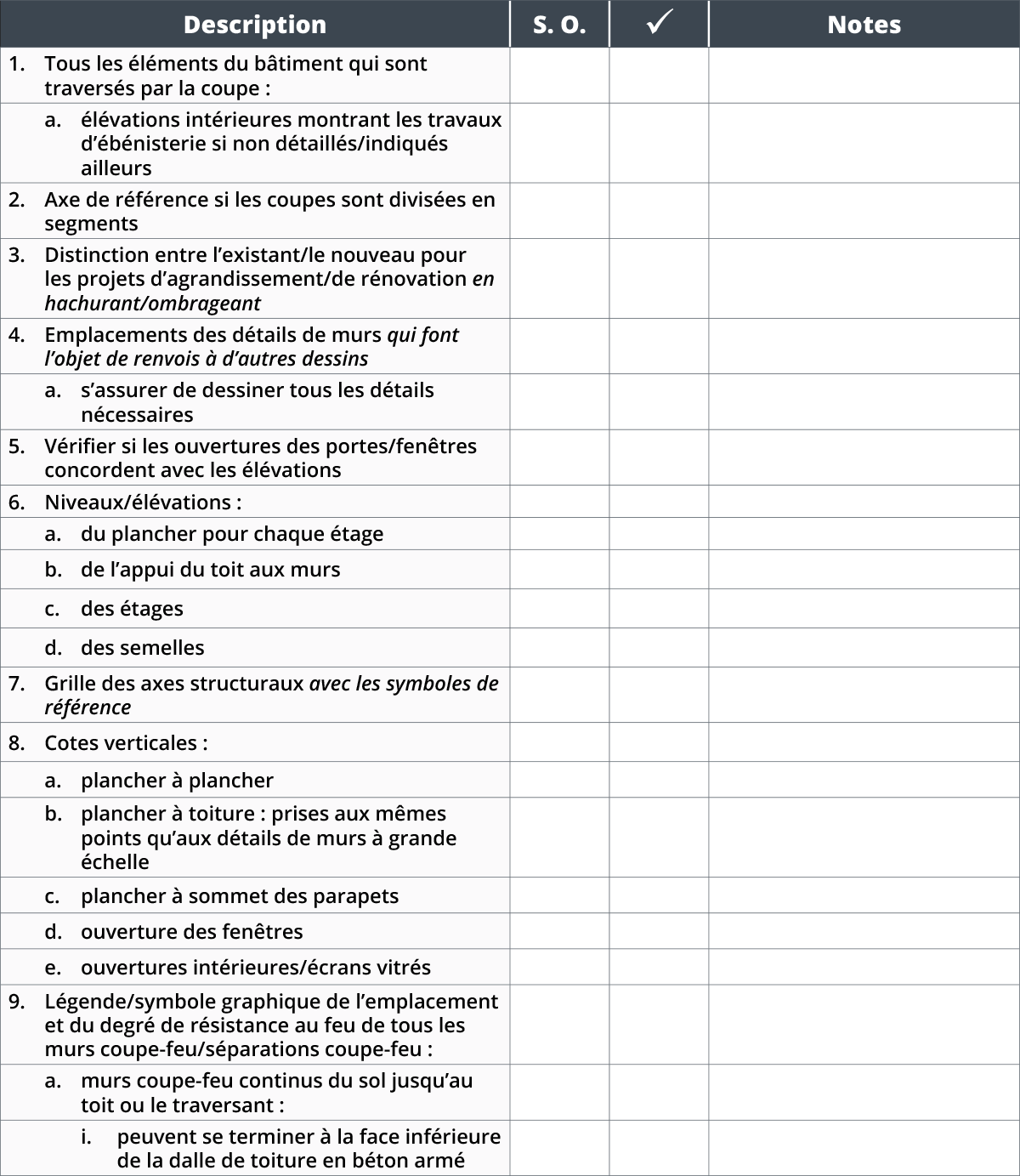

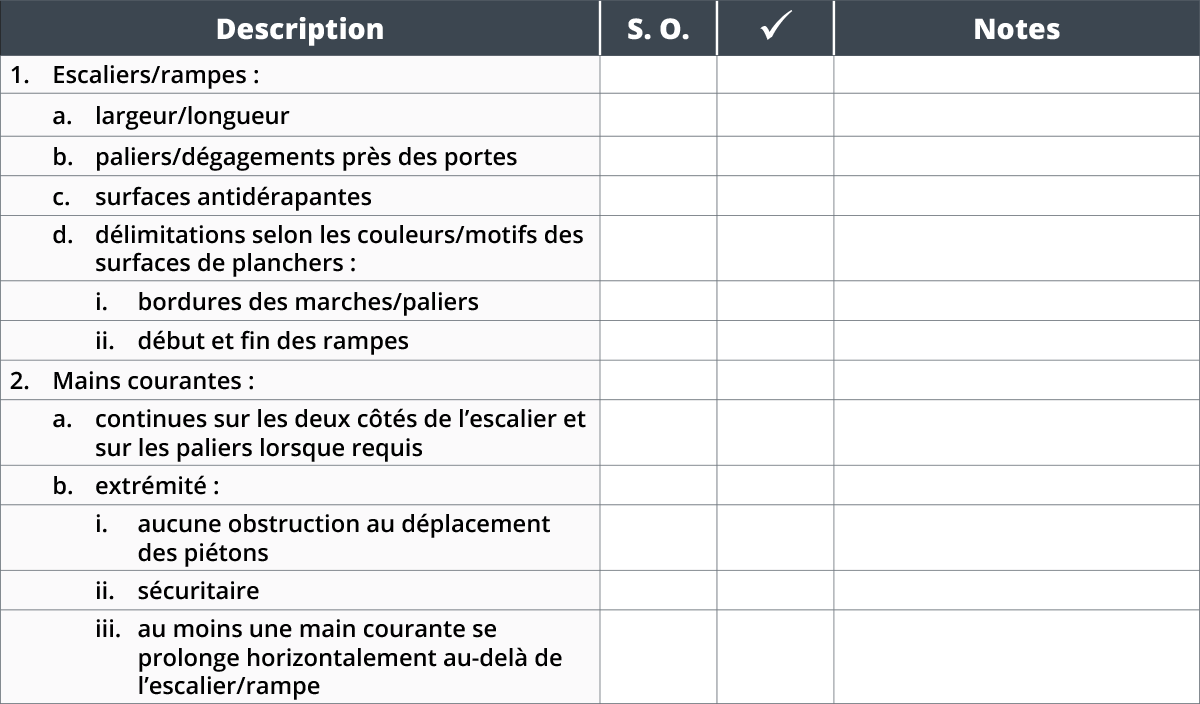

Coupes

Note : Chaque coupe est identifiée par un numéro de référence, vérifier les renvois aux dessins.

Cliquez pour le PDF complet

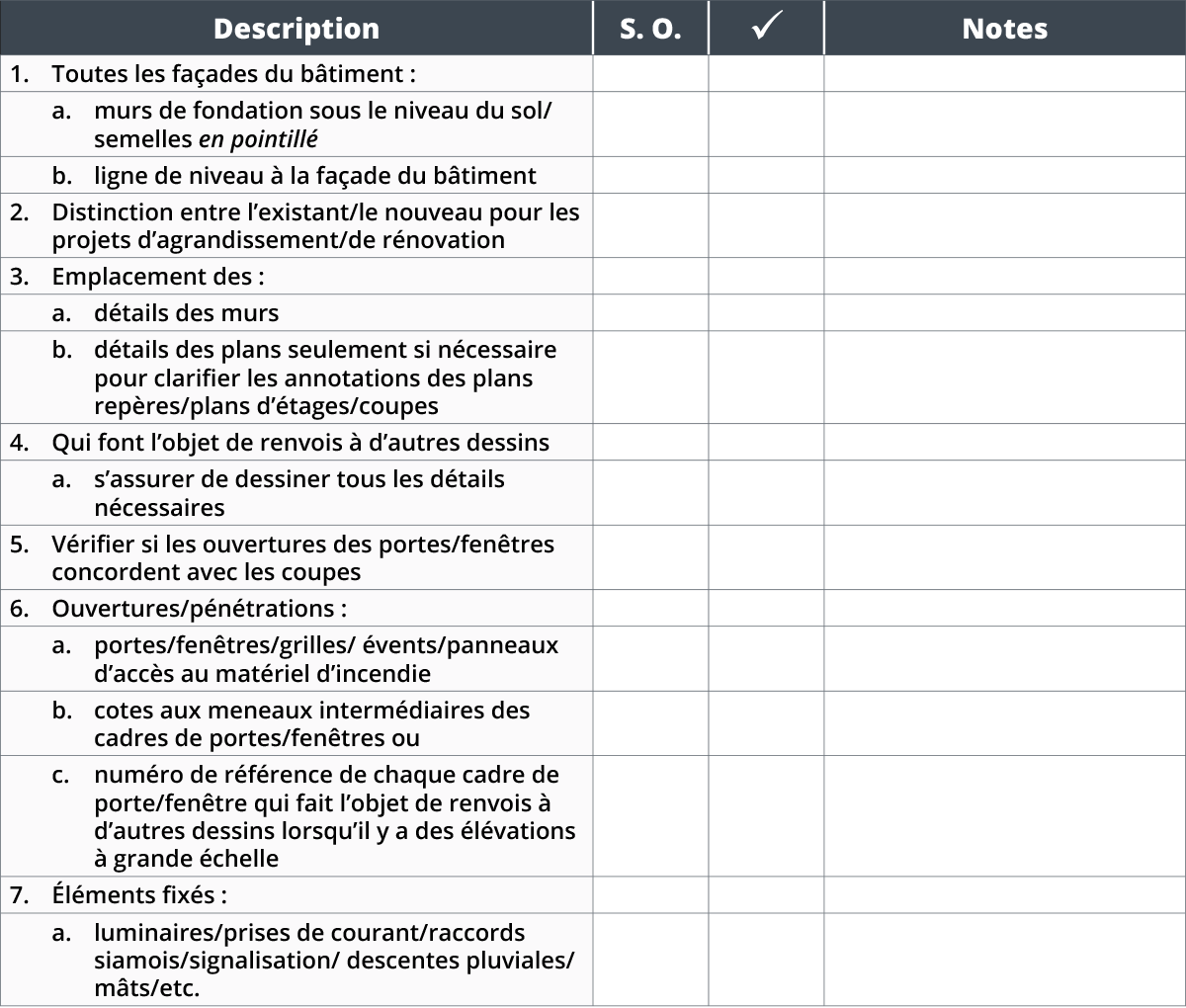

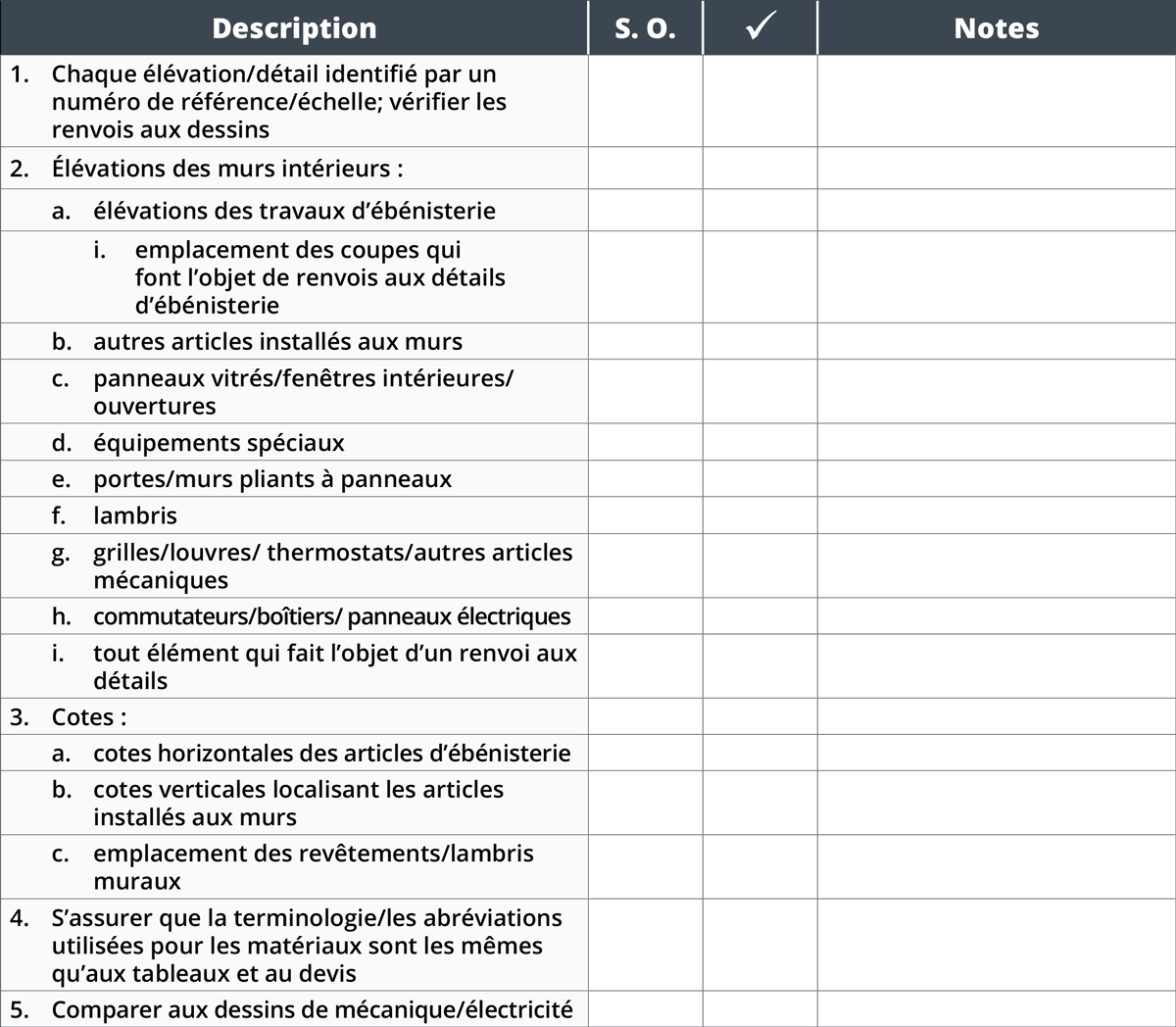

Élévations

Note : Si la forme du bâtiment est complexe, identifier par lettre ou numéro la partie d’élévation sur un schéma de localisation figurant au cartouche et assurer la concordance des lignes de coupe si les élévations sont divisées sur plusieurs feuilles de dessin.
