Notes : Dans la présente liste de contrôle, tous les renseignements relatifs à la sécurité des personnes apparaissent sous les titres des dessins sur lesquels ils devraient normalement être inclus. Les renseignements de base, qui permettent de déterminer le type de construction, le degré de résistance au feu et les séparations coupe-feu figurent sous la rubrique Généralités. L’ordonnancement des renseignements n’est soumis qu’à titre de suggestion. L’architecte pourra l’adapter selon ses projets. Cette liste de contrôle ne se limite qu’aux renseignements inclus aux dessins; elle ne couvre pas les points qui sont généralement contenus aux devis.

Par ailleurs, certains points relèvent principalement de la responsabilité des ingénieurs-conseils. Ils sont alors notés sous les titres des dessins pertinents, dans le but de rappeler à l’architecte de coordonner le travail des consultants et de s’assurer que l’information requise apparaît sur les dessins appropriés.

Les commentaires, précisions ou recommandations sont en italique. La barre oblique (/) signifie et ou ou. L’expression « comme prescrit » indique qu’il faut se reporter à des exigences pertinentes/plus précises du code du bâtiment applicable ou des autres règlements des autorités compétentes.

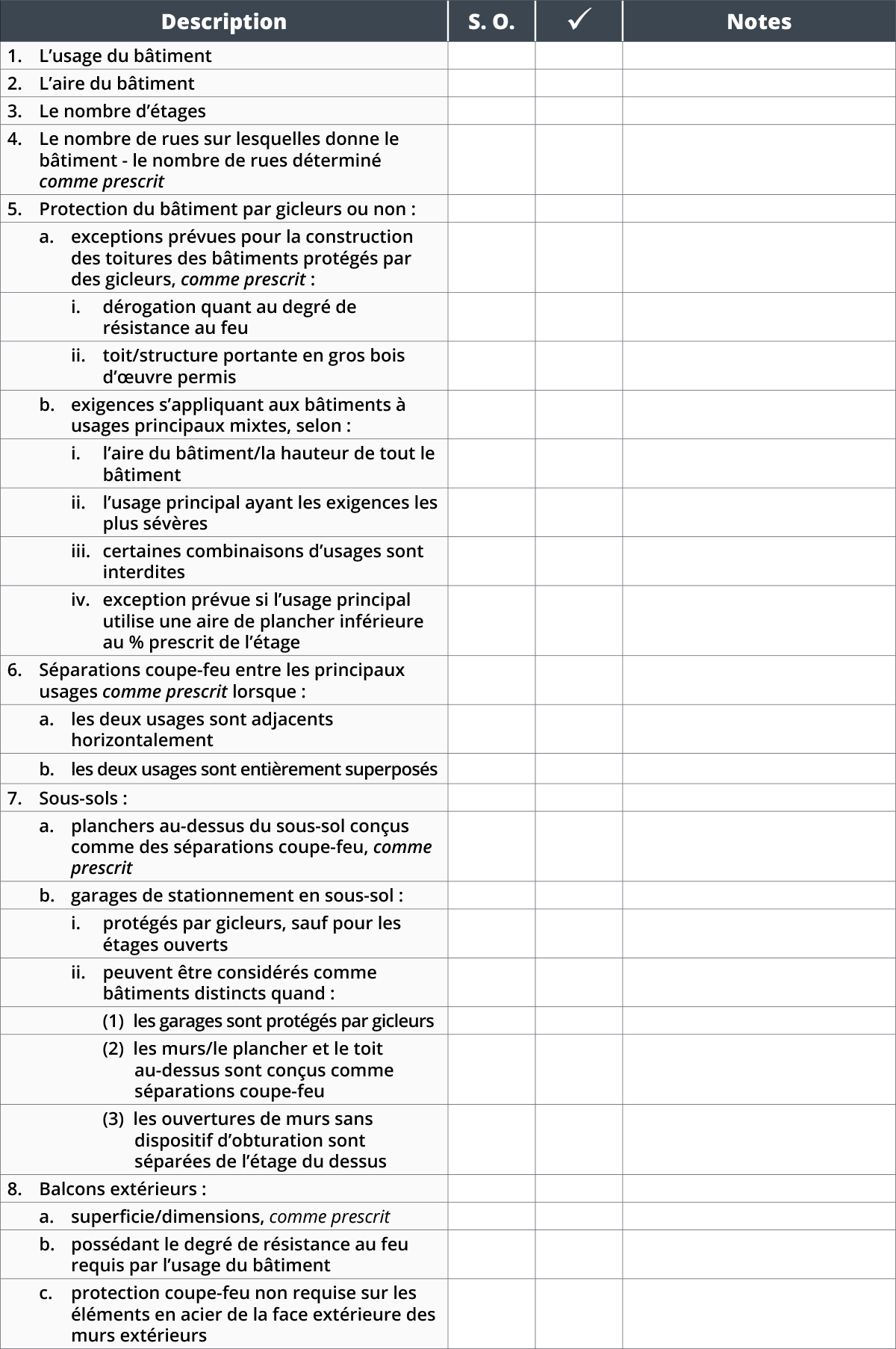

Généralités : Sécurité incendie

Construction combustible/incombustible et degré de résistance au feu/séparations coupe-feu des planchers/toitures/éléments porteurs prescrits, selon :

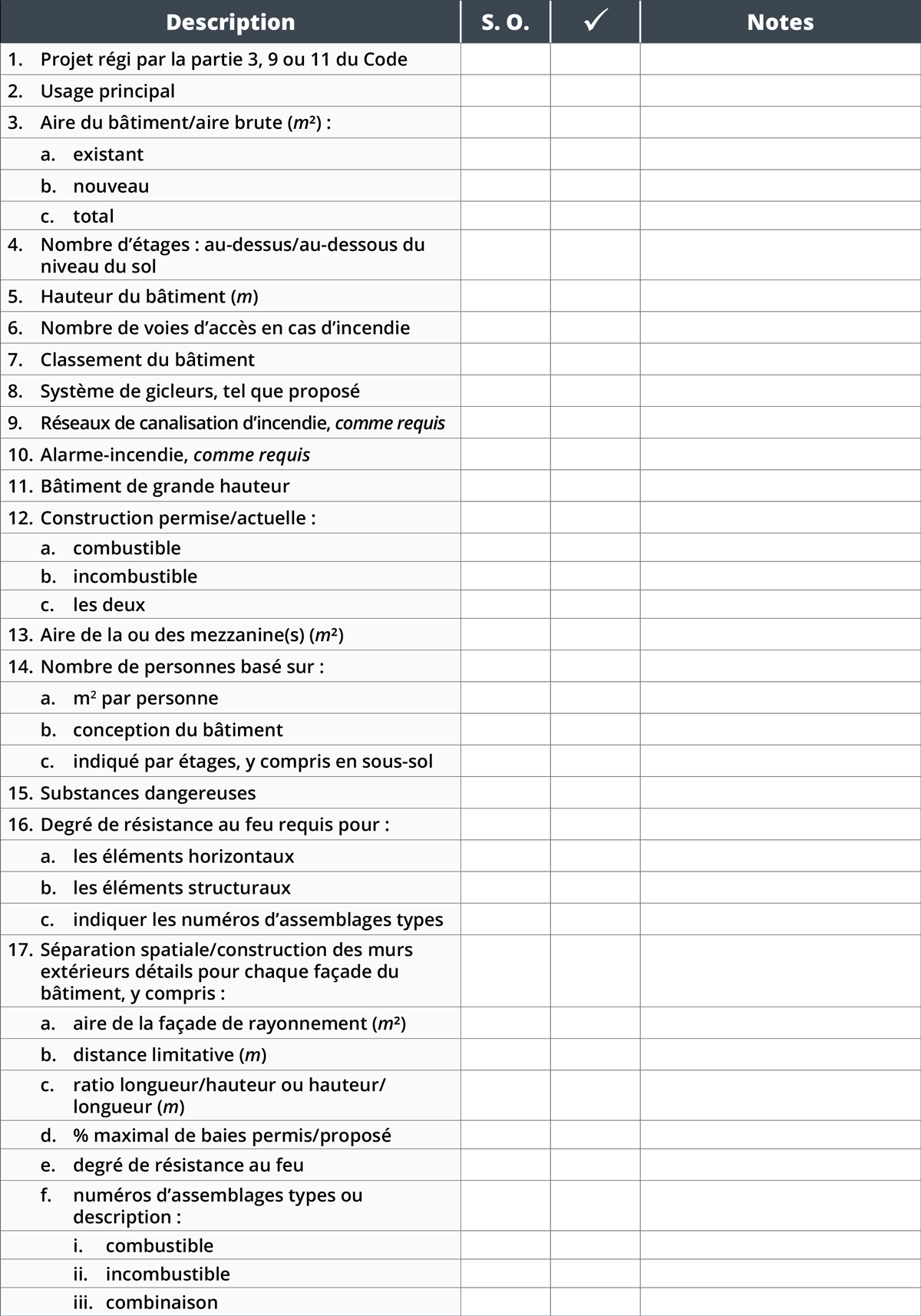

Données relatives au code du bâtiment

Les données relatives au code du bâtiment peuvent être indiquées sur le plan d’ensemble ou sur la page couverture :

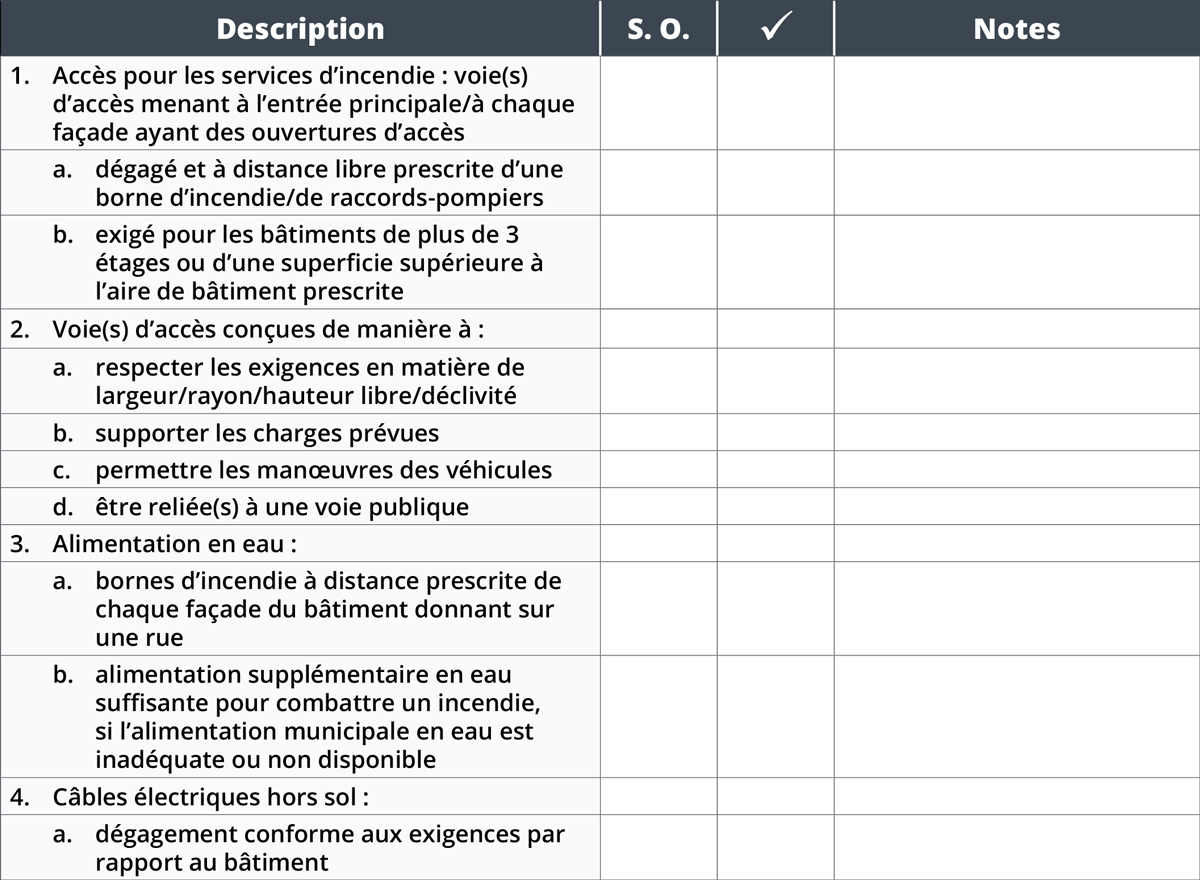

Plan d’ensemble

Plan(s) repère(s) (recommandé)

Note : En l’absence de plan repère, les renseignements qui suivent apparaîtront sur les plans des étages. Indiquer les emplacements et les degrés de résistance au feu de tous les :

Cliquez pour le PDF complet

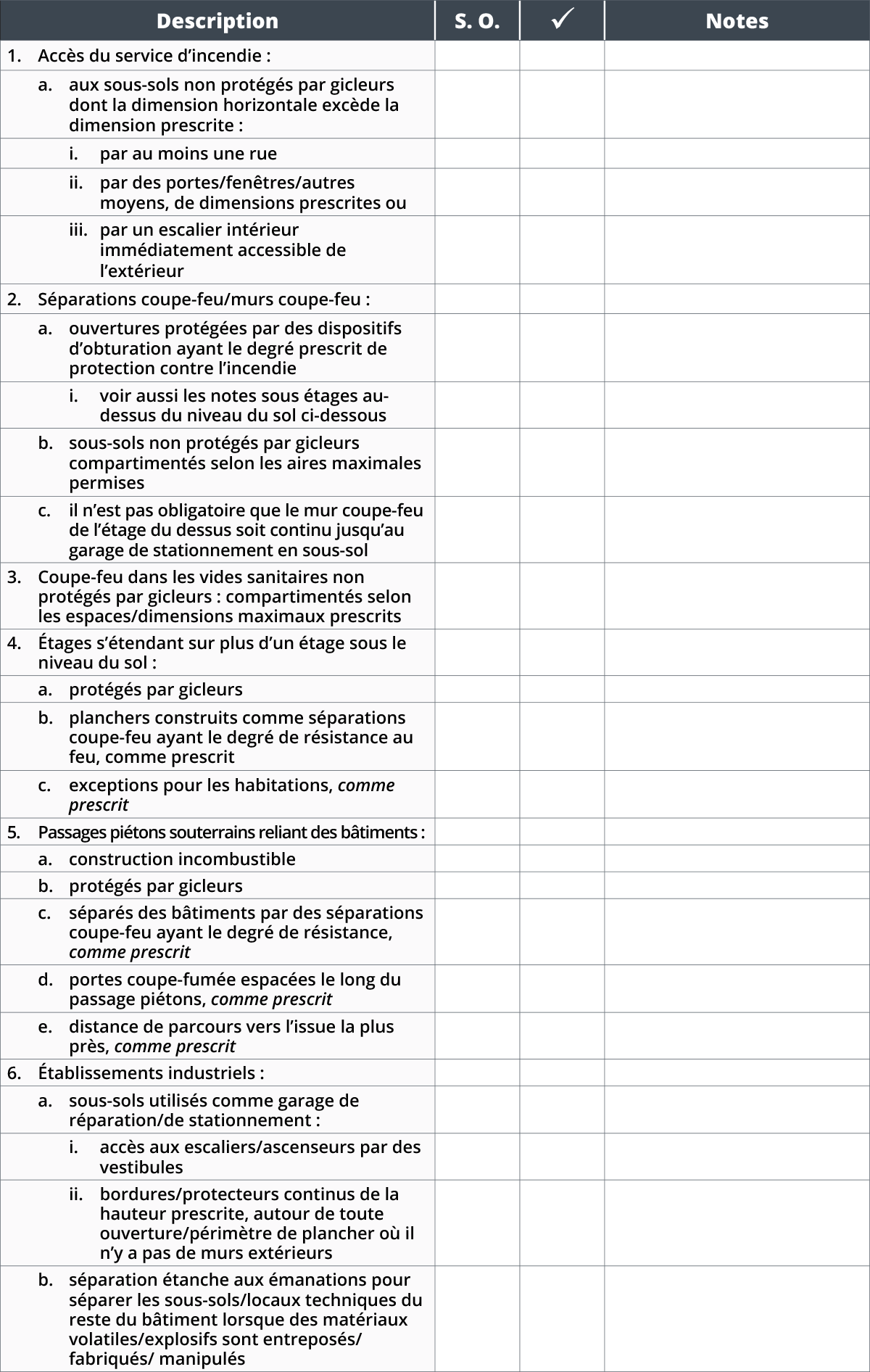

Plans des étages : Sous-sol/étages sous le niveau du sol

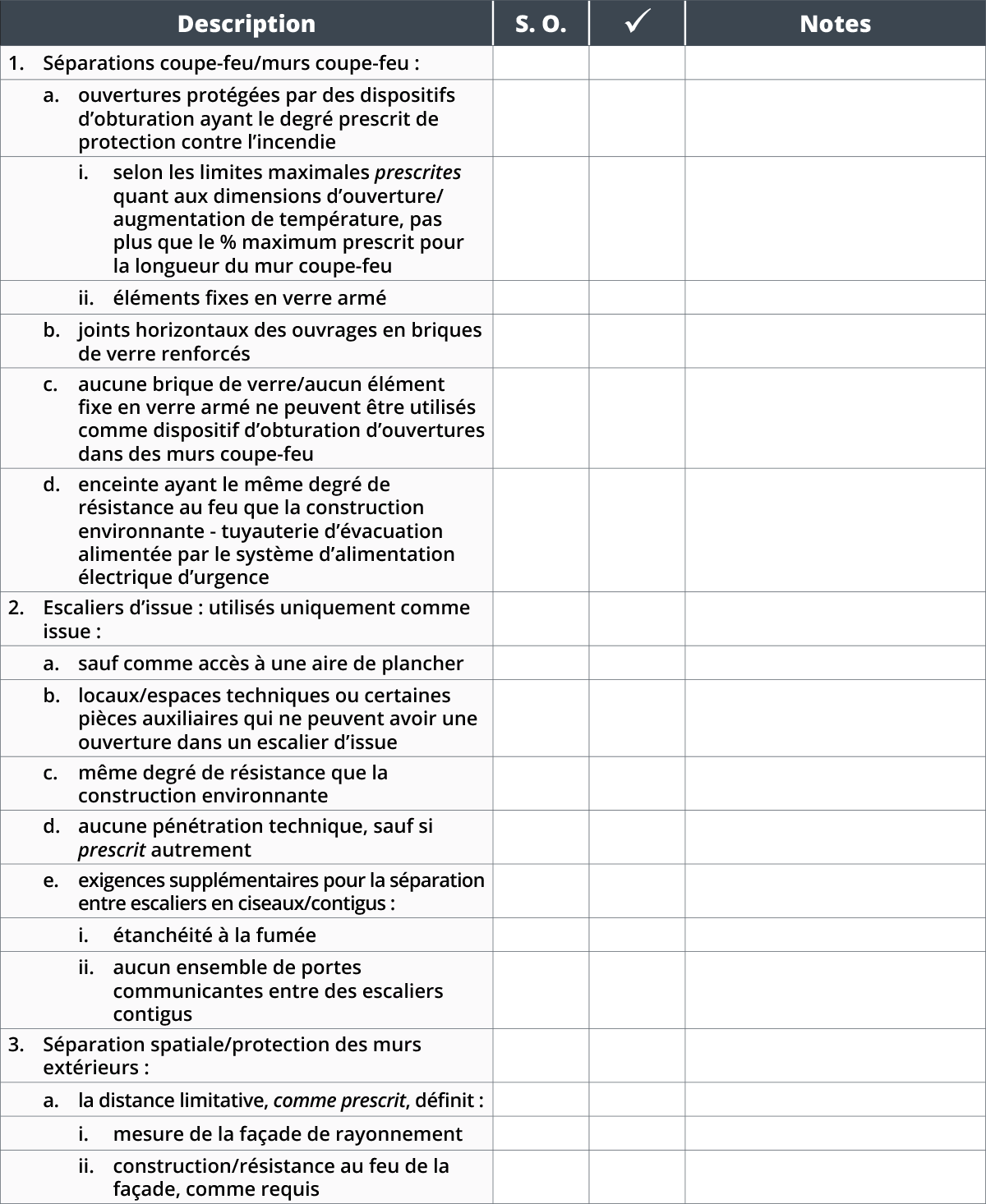

Plans des étages : Étages au-dessus du niveau du sol



Cliquez pour le PDF complet

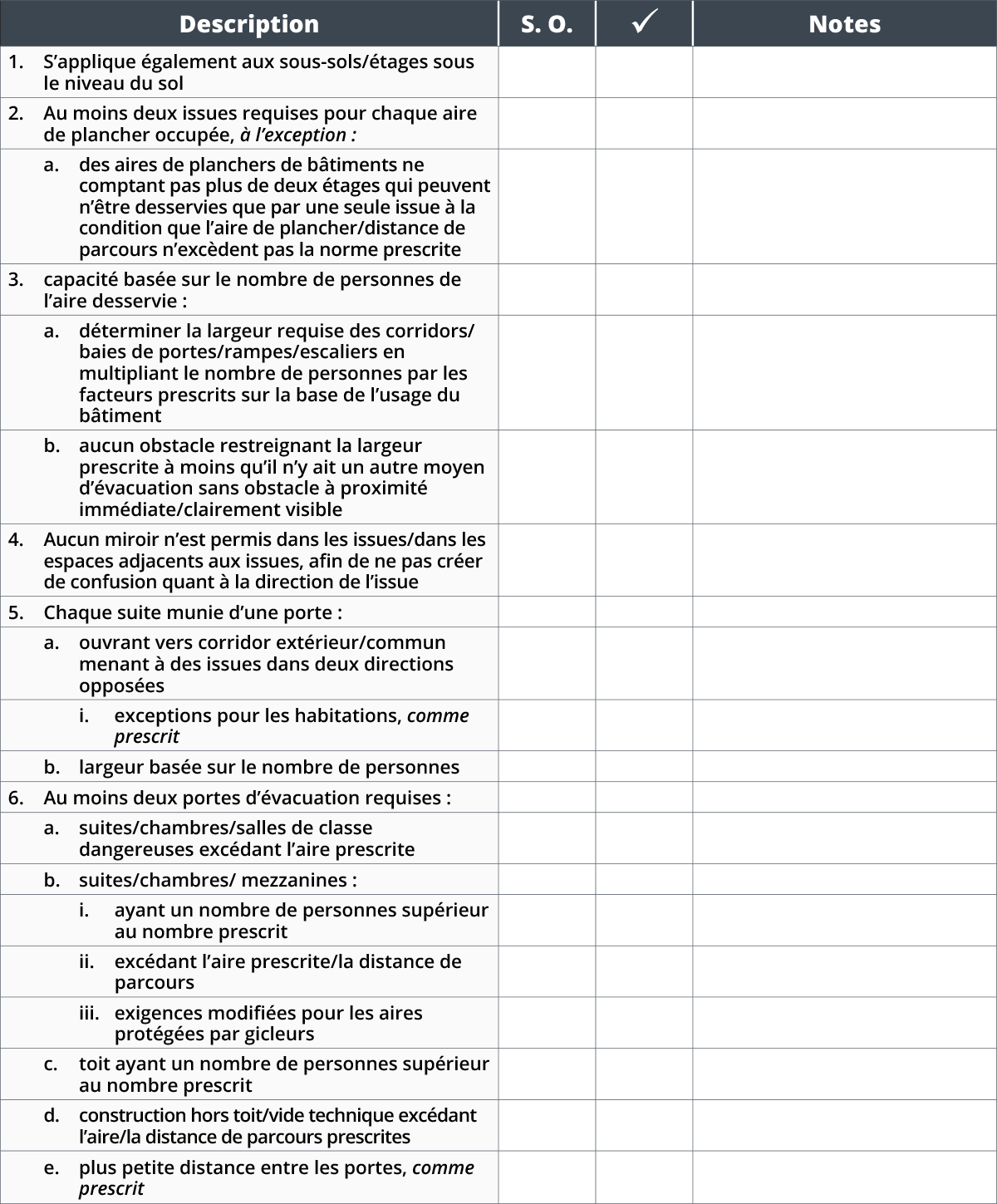

Moyens d’évacuation



Cliquez pour le PDF complet

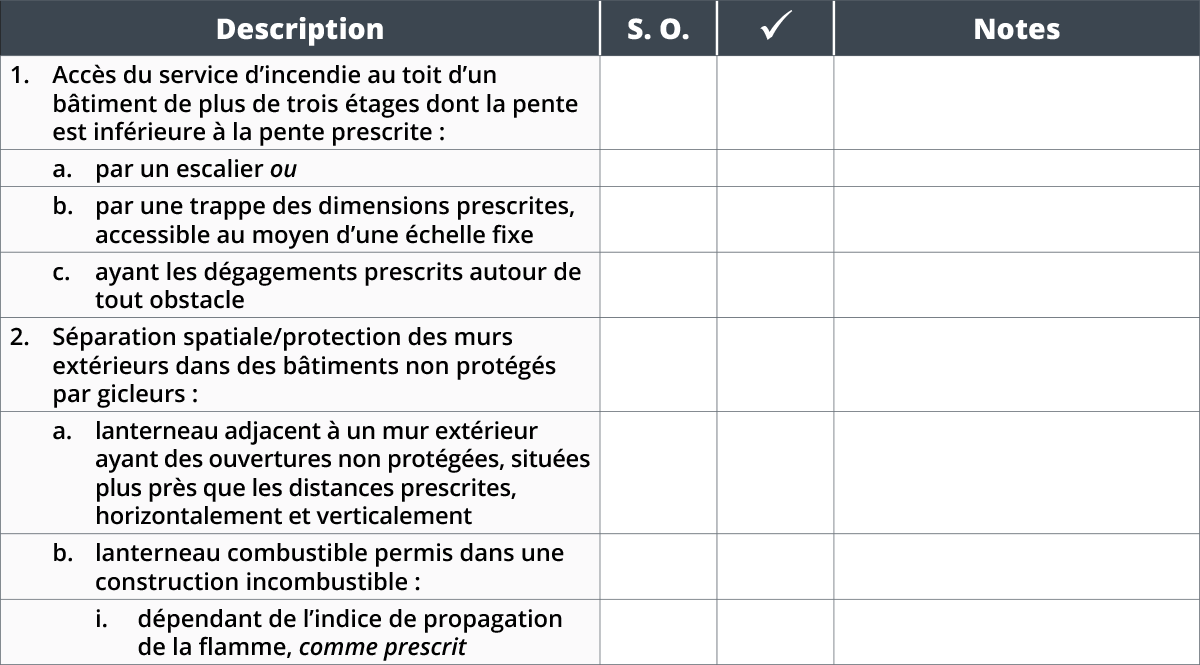

Plan de toit (comme requis)

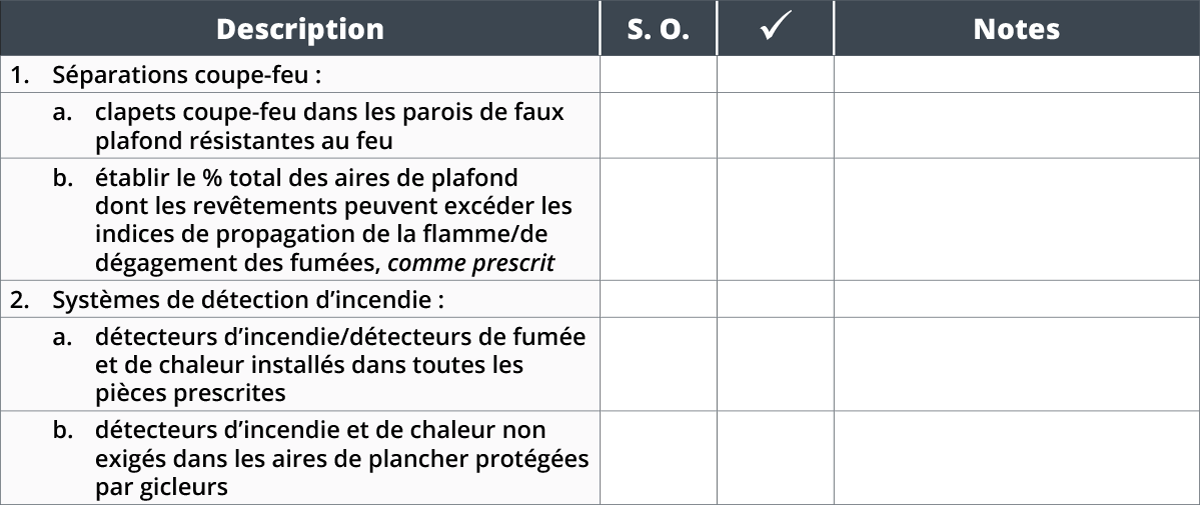

Plans de plafonds réfléchis

Coupes du bâtiment

Cliquez pour le PDF complet

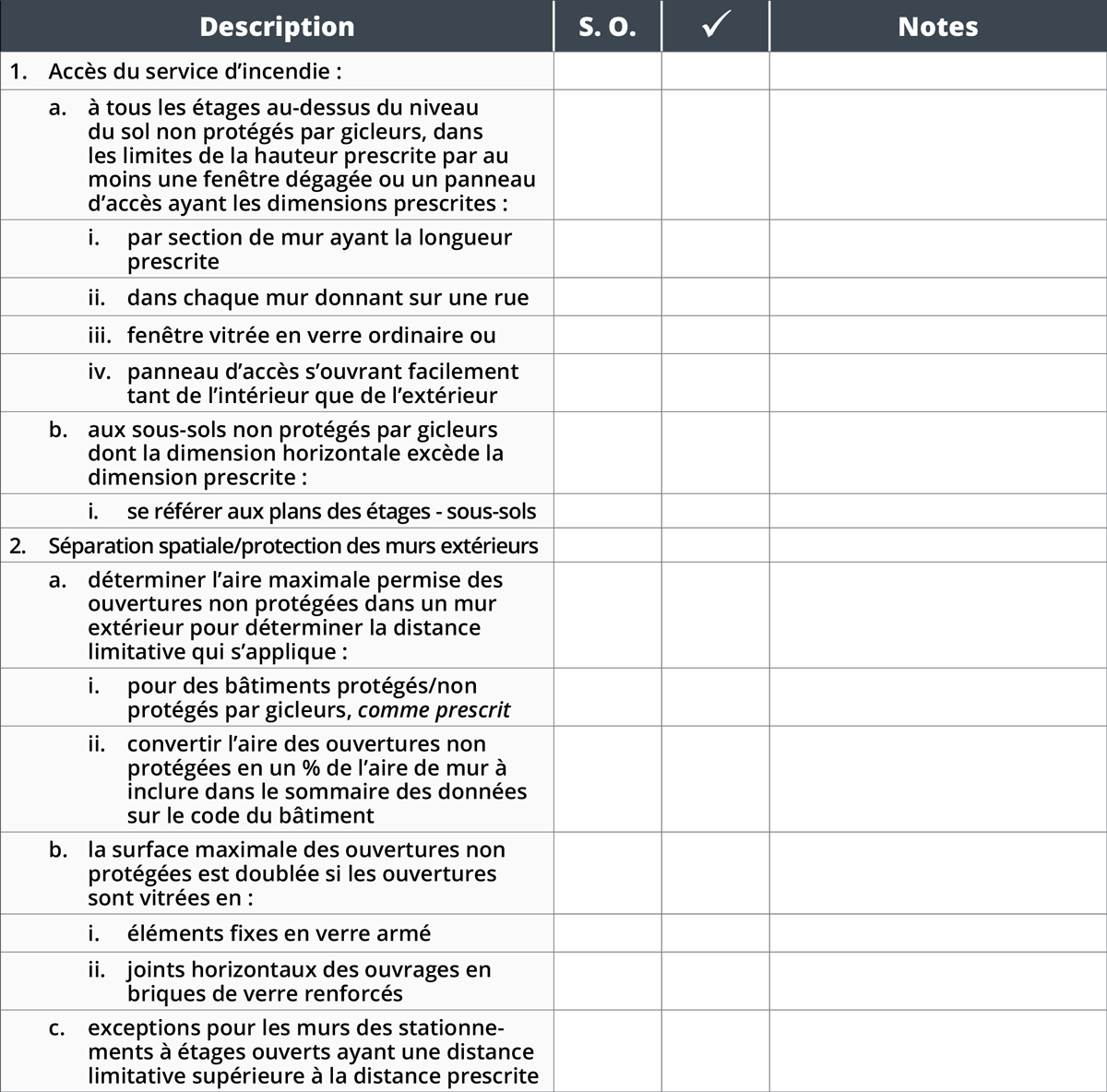

Élévations

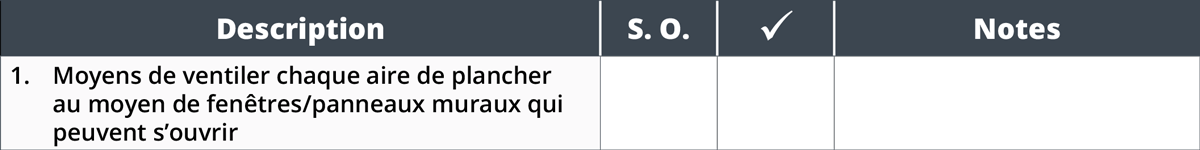

Élévations : Bâtiments de grande hauteur

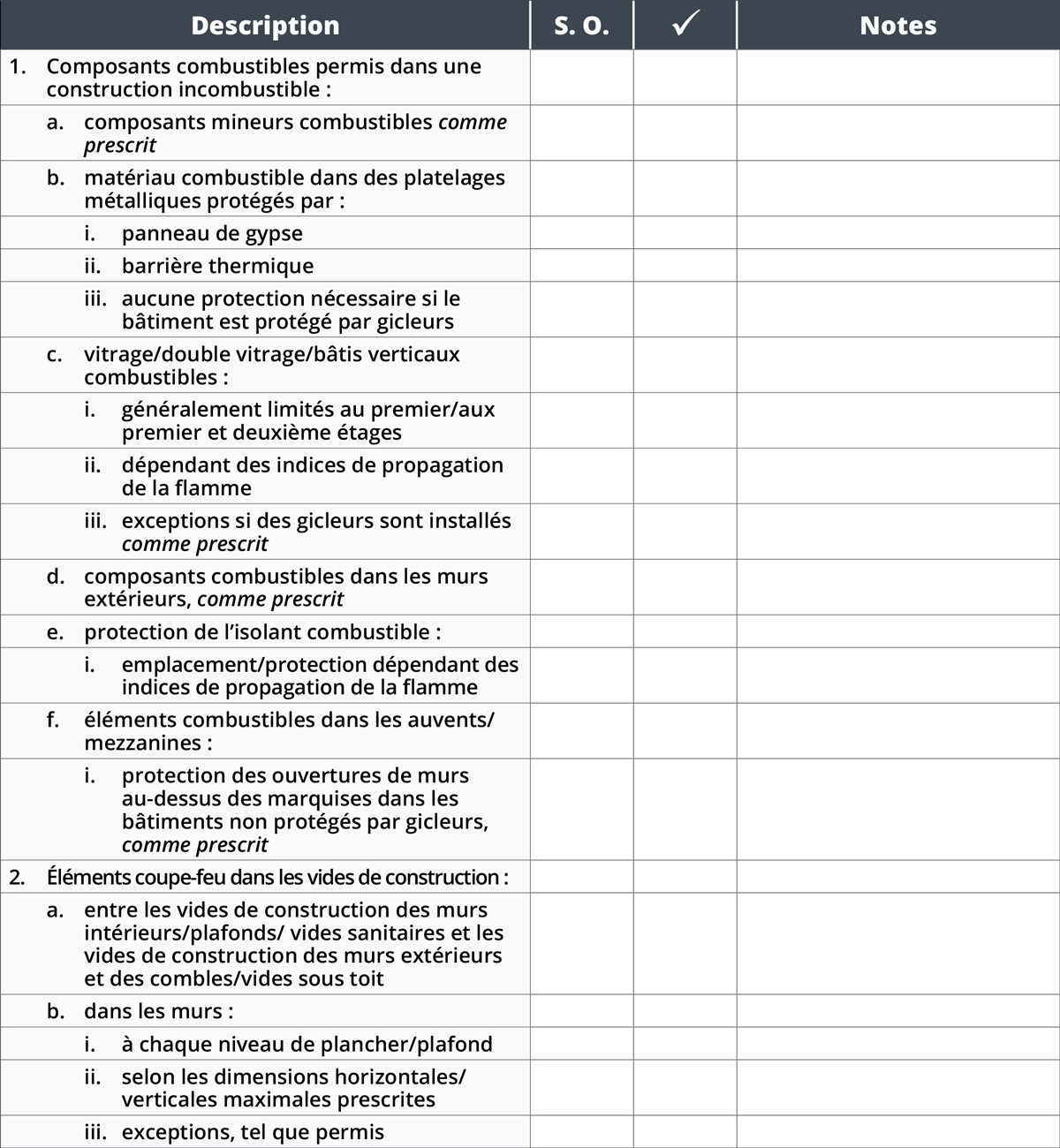

Coupes de murs :

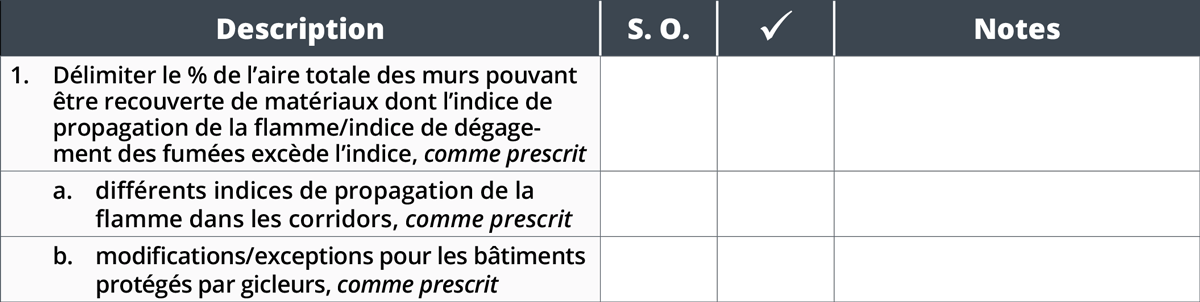

Détails : Élévations intérieures

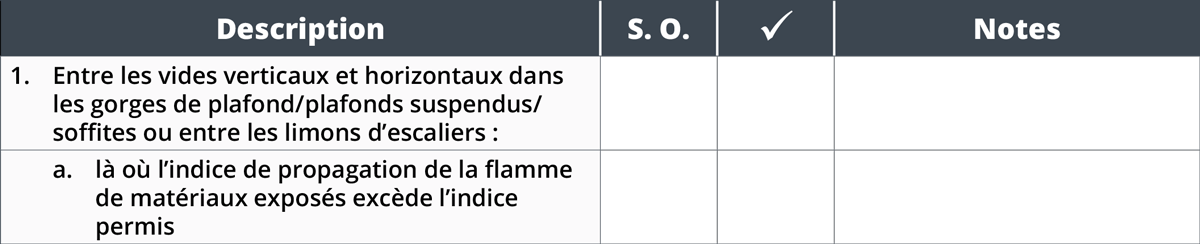

Détails : Coupe-feu dans les vides de construction

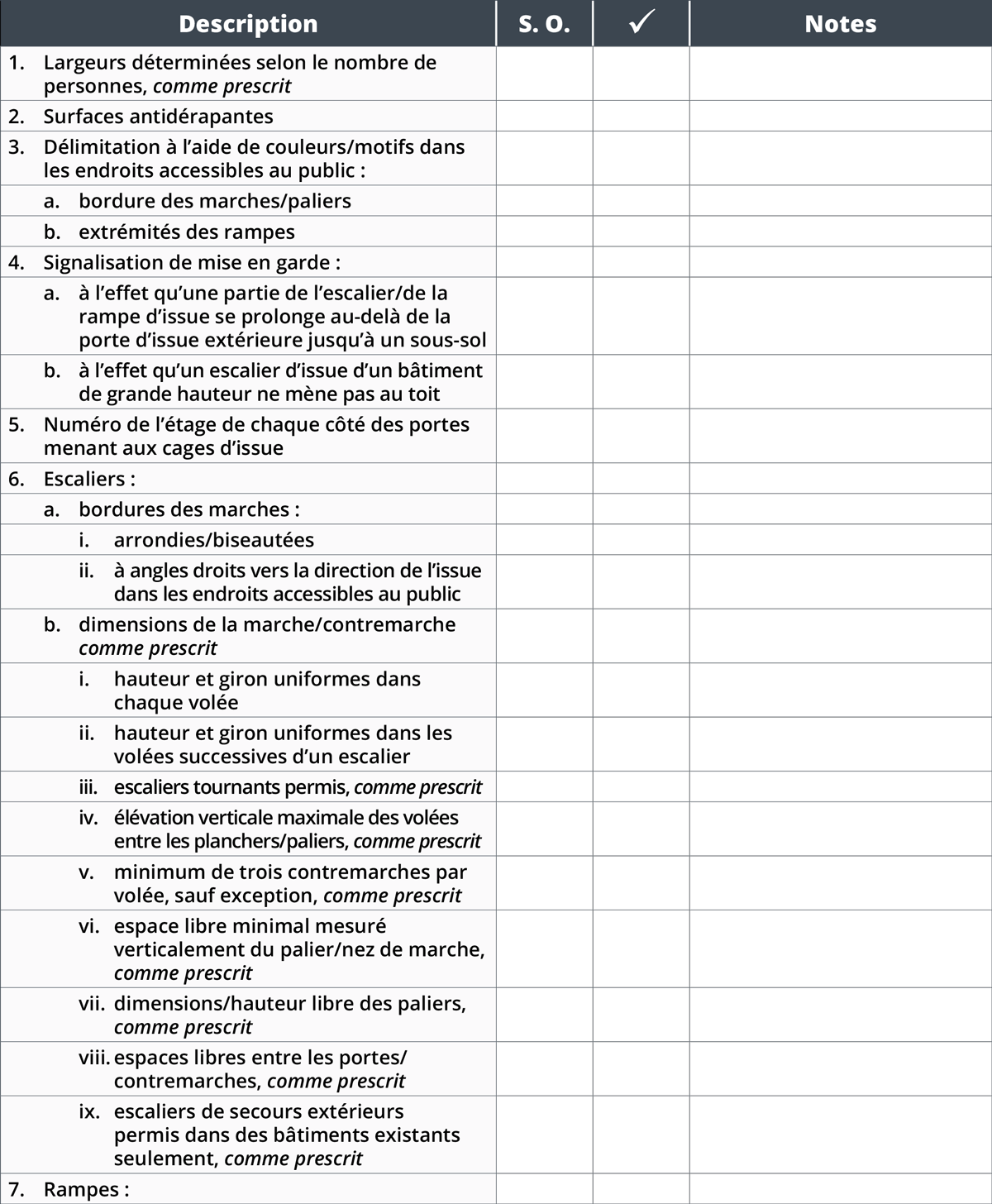

Détails : Escaliers/rampes

Cliquez pour le PDF complet

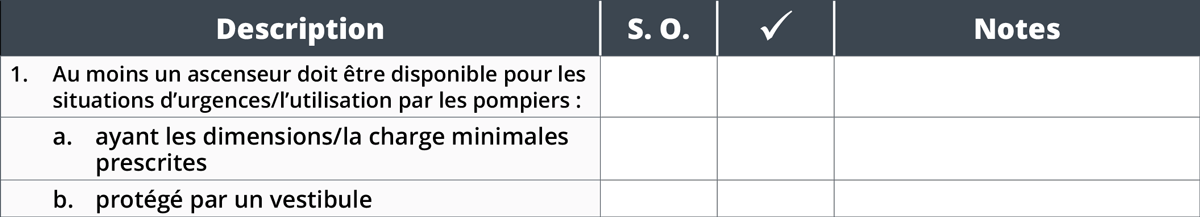

Détails : Ascenseurs

Note : Exigences en matière d’alarme incendie selon le classement/le nombre de personnes du bâtiment :

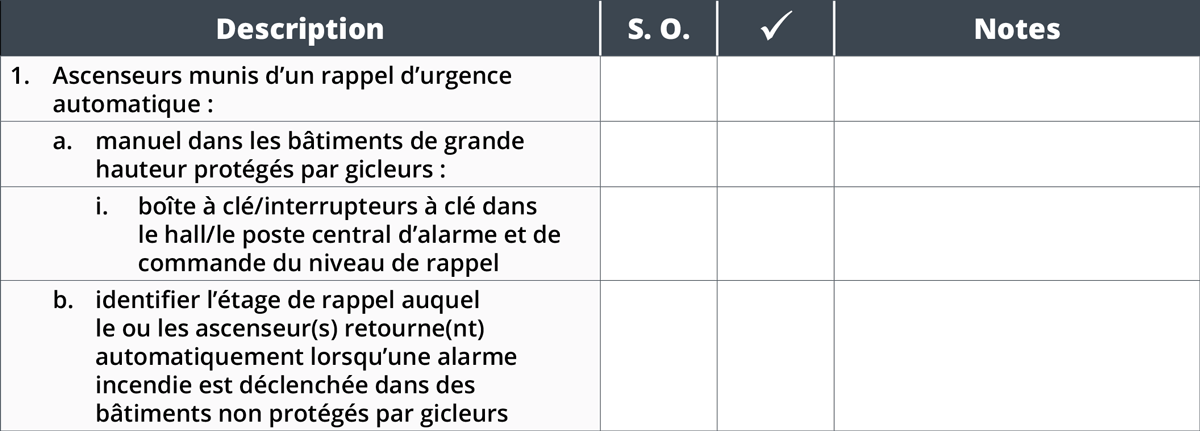

Détails : Bâtiments de grande hauteur

Tableaux
